一、概述

HDWY-DD型低压智能动态（静态）无功补偿装置采用大功率无触点投切开关，根据电网电压、电流及无功功率情况，由控制器实时进行动态分析、过零判断，实现快速、无冲击地投入电容器组，补偿电网无功功率，达到节能降损之目的。

二、适用范围

HDWY-DD系列低压智能动态（静态）补偿装置适用于交流50HZ、额定电压在1.4KV及以下、负载功率变化较大、对电压波动和功率因数有较高要求的电力、建材、石油、化工、冶金、铁路、港口、煤矿等行业。

三、工作原理及结构特点

装置由控制器、晶闸管、并联电容器、电抗器、过零触发模块、放电元件及塑壳断路器等组成。装置实时跟踪测量负荷的电压、电流、无功功率及功率因数，通过微机进行分析，计算出所缺无功功率并与预先设定的数值进行比较，自动选择能达到最佳补偿效果的补偿容量并发出指令，由过零触发模块判断双向可控硅的导通时刻，动态补偿时响应时间≤20ms，可快速、无冲击的投入并联电容器组。

四、基本参数与技术性能

1.工作环境

环境温度：-25℃～＋40℃（户内）

海拔高低：<2000米（高海拔地区可定制）

相对温度：<85％（+25℃）

安装环境：周围介质无爆炸及易燃危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃、安装地点无剧烈振动及颠簸，安装倾斜度<5％。

2.技术参数

额定电压：220V  380V  690V  770V  1140V

额定频率：50HZ

判断依据：无功功率、功率因数

响应时间：动态补偿≤20ms，静态补偿≤1s

投切延时：静态（1s～90s任意可调）  动态（20ms～2000ms可调）

补偿容量：90kvar～1000kvar（根据安装现场实际需求选择）

允许误差：0～+10％

3.技术特征

（1）采用大功率晶闸管电流过零投切技术，实现无涌流、无冲击、无电弧重燃，电容切除后无需放电可再次投入，可频繁投切。

（2）控制器快速跟踪系统负荷无功变化，实时动态响应投切，系统响应时间≤20ms。

（3）在规定的动态响应时间内，多级补偿一次到位，补偿后功率因数>0.95。

（4）采用微机控制，智能化投切方式，实现无人职守，并具有微机通讯接口，实现远方遥测、遥信、遥控（需选配）。

（5）具备过流、过压、欠压、温度超限等多种数字保护功能。同时装置能在外部故障或停电时自动退出，送电后自动恢复。

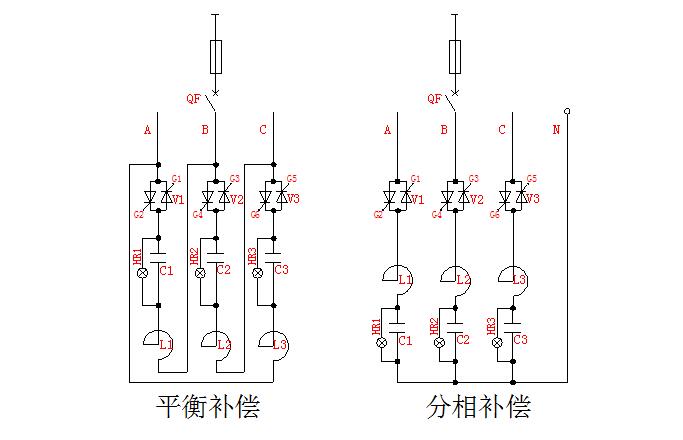

（6）补偿方式有三相平衡补偿、三相不平衡补偿及共分结合补偿。



4.产品型号及规格

 型号说明：HDWY-DD/360-0.48 其中360指的是安装容量360kvar，0.48指电容器额定电压。注：以上外形尺寸和容量仅作参考，实际订货容量根据用户现场实际需求，产品尺寸需根据电抗率的大小及配套开关柜的外型尺寸来制作，若用户有其他特殊要求，可另行设计。

订货须知

注明产品的型号与规格

注明产品订购的数量

提供一次系统图和平面布置图

提供外形尺寸及柜体颜色色号（如RAL7035）

注明其它特殊要求

注明联系方式
