一、概述

近年来由于可控硅自动化装置的大量发展及化工、冶金、钢铁、有色金属、煤炭等工业部门大量使用各类整流和换流设备、变频器等，由此而产生的谐波对电力系统的污染日益严重，它对各种电器设备和继电保护装置都有不同程度的影响和危害。

导致电压和电流波形畸变的主要谐波源有：各种整流设备、变频器、交直流换流设备、电镀电解设备、电弧炉、感应炉、电石炉等非线性负荷以及各种家用电器。为此，在供电网络中装设HDWY-DL低压智能无源滤波成套装置就近吸收谐波源产生的谐波电流、电压，是抑制谐波“污染”的一项有效措施。

HDWY-DL低压智能无源滤波成套装置由滤波电容器、滤波电抗器及电阻器的特定参数设计后组合成的无源滤波装置，并带有控制、保护、信号检测等设备。该装置应用于0.2～1.14KV低压配电系统中与谐波源并联运行，除吸收高次谐波作用外还兼顾无功补偿的需要，对减少供电系统母线电压和电流波形的畸变率，改善功率因数，提高电网电能质量起着重要作用。

三、使用环境

1．环境温度：-25℃～+50℃

2．海拔高度：＜2000米（高海拔地区需特殊定制）；

3．环境湿度：平均相对湿度＜90%；

4．抗震能力：7度；

5．使用环境：半封闭式。

四、功能特性

本装置采用了LC无源滤波结构，在补偿电网中无功功率的同时还吸收和限制电网中3次、5次、7次、11次、13次的高次谐波从而避免对电网的危害，提高了电能质量。以智能型电容自动补偿控制器和可编程控制器相结合，根据系统的各相功率因数状况，以最佳的投入时机进行投切电容器组，使线路供电电网的无功损耗最少，有功输出最合理，达到节能和减耗目的。控制器还具有自动报警、过电压、过电流、超谐波等多项保护功能。装置大多采用多路三相共补以及分相自动补偿相结合，可将系统功率因数保持在0.95及以上，提高变压器的输出功率20%左右，减少电网的损耗，并能提高产量10%以上。

五、技术参数

1、额定电压：220V、400V、690V、770V、1140V

2、额定频率：50Hz

3、测量精度：电压、电流0.5级，功率1.5级

4、滤波效果：达到国家标准GB/T14549-1993的要求

5、谐波电流吸收率：5次谐波平均70%，7次谐波平均75%

6、结构形式：柜式分立结构（可与低压开关柜并柜布置安装）

六、结构组成

该装置由控制器、专用滤波电容器、专用滤波电抗器、可控硅（或真空接触器二选一）、断路器、风冷系统、柜体及二次附件组成

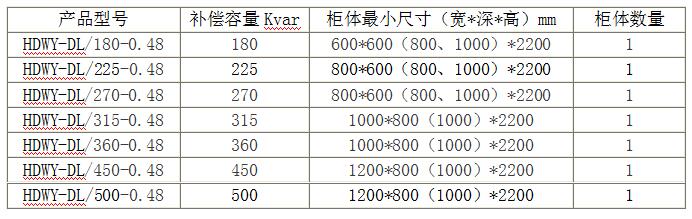

七、产品型号及规格

型号说明：HDWY-DL/360-0.48 其中360指的是安装容量360kvar，0.48指的是系统电压。注：以上外形尺寸和容量仅作参考，实际订货容量根据用户现场实际需求，产品尺寸需根据电抗器的大小及配套开关柜的外型尺寸来制作，若用户有其他特殊要求，可另行设计。

订货须知

注明产品的型号与规格

注明产品订购的数量

提供一次系统图和平面布置图

提供外形尺寸及柜体颜色色号（如RAL7035）

注明其它特殊要求

注明联系方式
