HDWY-APF型低压智能有源滤波补偿成套装置
发布时间：2016/12/12 10:39:36 浏览数：13521
一、产品概述
HDWY-APF以并联方式接入电网，通过实时检测负载的谐波分量，采用PWM 变换技术，将与谐波分量大小相等、方向相反的电流注入供配电系统中，实现动态抑制谐波的功能。
HDWY-APF系列有源电力滤波器采用基于DSP+FPGA 的主控制器和模块驱动器的分层分布式控制器体系，并采用基于彩色触摸屏的人机界面，具有动态连续平滑补偿、响应速度快、数字化、自动化、智能化、人机界面友好及控制方法灵活等特点。

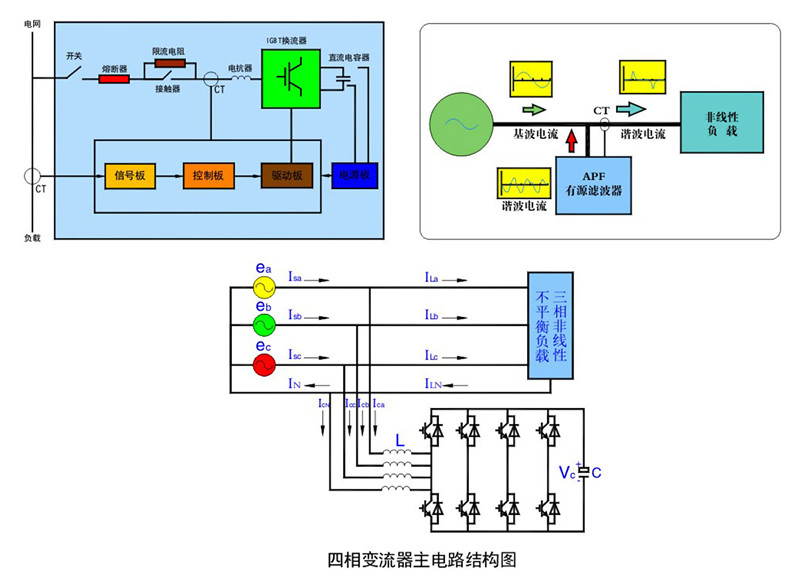

二、技术原理
HDWY-APF系列装置采用世界领先的主动控制动态谐波注入（OCDI）技术，通过检测负载回路中电流波形获取负载电流谐波信号，采用先进数字信号技术分析处理谐波信号并由智能IGBT模块控制装置将反相谐波电流流入负载配电系统中实现对2～51次谐波的消除。
三、产品规格
HDWY-APF系列装置的额定补偿电流可以分为：50A，75A，100A，150A，200A，300A，350A，400A，其他补偿电流可以与产品供应商协商。其中50A，75A，100A为箱式或者壁挂式结构，100A以上的为柜式结构，具体订货以现场实际需求为准。
例如：HDWY-APF-380V/200A/4L表示HDWY-APF系列智能有源电力滤波器，额定电压380V，额定谐波补偿电流200A，三相四线制。
四、主要技术指标
|
主要技术指标 |
|
|
额定电压 |
AC380V±15%/660V±15% |
|
电气接线 |
三相三线、三相四线 |
|
额定工作频率 |
50Hz±5% |
|
滤波范围 |
2-51次谐波(可以选择性滤波，各次谐波补偿可分别设定) |
|
滤波程度 |
选定每次谐波可进行幅值补偿设定 |
|
自动限流输出功能 |
当负载侧的谐波电流大于装置电流时，装置将输出电流限制在额定值 |
|
过热保护 |
散热器温度超过65℃会自动启动风扇 |
|
失压保护 |
系统电压低于Un85%，主断路器会失压保护，装置停止工作 |
|
负荷过流保护 |
流经负荷的电流超过阈值，装置停止工作 |
|
补偿过流保护 |
设备具备软件和硬件两种保护，软件保护点（电流峰值）可自行设定，一般可设定为额定电流（RMS）的2倍，硬件保护点为额定电流（RMS）的2.3倍，当补偿电流超过保护阈值时，设备停止运行，报相应故障 |
|
系统电压保护 |
系统侧电压欠压阈值或过压阈值，装置停止工作 |
|
直流电压保护 |
设备具备软件和硬件两种保护，软件保护点可自行设定一般可设定为正常电压的1.1倍，硬件保护点为正常工作电压的1.3倍，当直流电压超过保护阈值时，设备停止工作，报相应故障 |
|
IGBT保护 |
IGBT内部温度超过108℃，装置停止工作，报IGBT故障 |
|
冲击电流 |
功率模块内IGBT额定电流的2倍 |
|
滤波能力 |
95% |
|
滤波效果 |
符合GB/T14549-93标准要求 |
|
补偿模式 |
补谐波，谐波次数可选；补谐波和无功，部分型号可选 |
|
过载能力 |
120% |
|
多台运行方式 |
并联运行，最多6台 |
|
开关频率 |
6.4K—20kHz |
|
响应时间 |
<5ms |
|
控制算法 |
具有自适应能力的领域筛选矢量补偿算法 |
|
控制器 |
DSP+FPGA |
|
显示方式 |
7寸彩色触摸屏 |
|
通信功能 |
Modbus RTU协议 |
|
控制连接 |
光纤连接、电气连接 |
|
装置功率损耗 |
额定满载运行时，损耗不超过3%额定功率 |
|
防护等级 |
IP30 |
|
雷害等级 |
中雷区 |
|
污秽等级 |
装置应在不低于规定污染等级3的环境中使用 |
|
冷却方式 |
强迫风冷 |
|
噪音 |
≤65dB（A声级） |
|
安装方式 |
柜体为落地安装，可与相邻配电柜并列安装（等高），电缆可从装置底部进线，箱式可根据现场情况确定 |
|
环境温度 |
-25°C～+40°C，且24h内平均气温不高于+35℃ |
|
存储温度 |
-20°C～65°C |
|
相对湿度 |
室内温度在+20℃以下时15%～90%，非凝露即可，在+40℃时不超过50% |
|
海拔高度 |
安装海拔小于1000米，高海拔地区需特殊定制 |
五、产品型号及规格
|
产品型号 |
谐波电流 |
柜体最小尺寸（宽*深*高）mm |
柜数 |
|
HDWY-APF/50 |
50A |
600*600 （800、1000）*2200 |
1 |
|
HDWY-APF/100 |
100A |
600*600 （800、1000）*2200 |
1 |
|
HDWY-APF/150 |
150A |
600*600 （800、1000）*2200 |
1 |
|
HDWY-APF/200 |
200A |
800*600 （800、1000）*2200 |
1 |
|
HDWY-APF/300 |
300A |
800*600 （800、1000）*2200 |
1 |
|
HDWY-APF/400 |
400A |
1000*600（800、1000）*2200 |
1 |
|
HDWY-APF/600 |
600A |
1000*800（1000）*2200 |
2 |
|
HDWY-APF/800 |
800A |
1000*800（1000）*2200 |
2 |
备注：其他规格型号可根据要求设计。
型号说明：HDWY-APF/200-0.48-(3L)4L 其中200指的是200A，0.48指的是系统电压，3L指的是三相三线制，4L指的是三相四线制。
订货须知
注明产品的型号与规格
注明产品订购的数量
提供一次系统图和平面布置图
提供外形尺寸及柜体颜色色号（如RAL7035）
注明其它特殊要求
注明联系方式
