一、简介

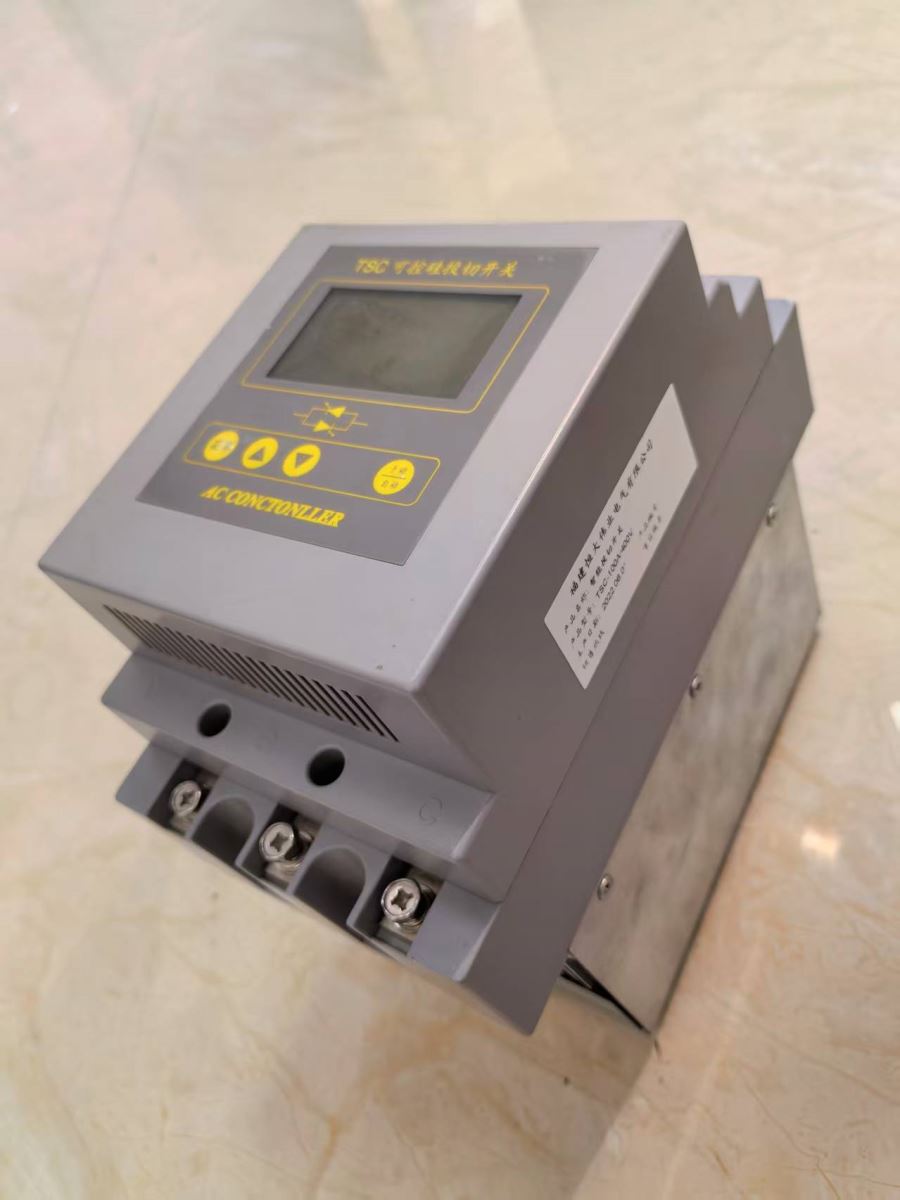

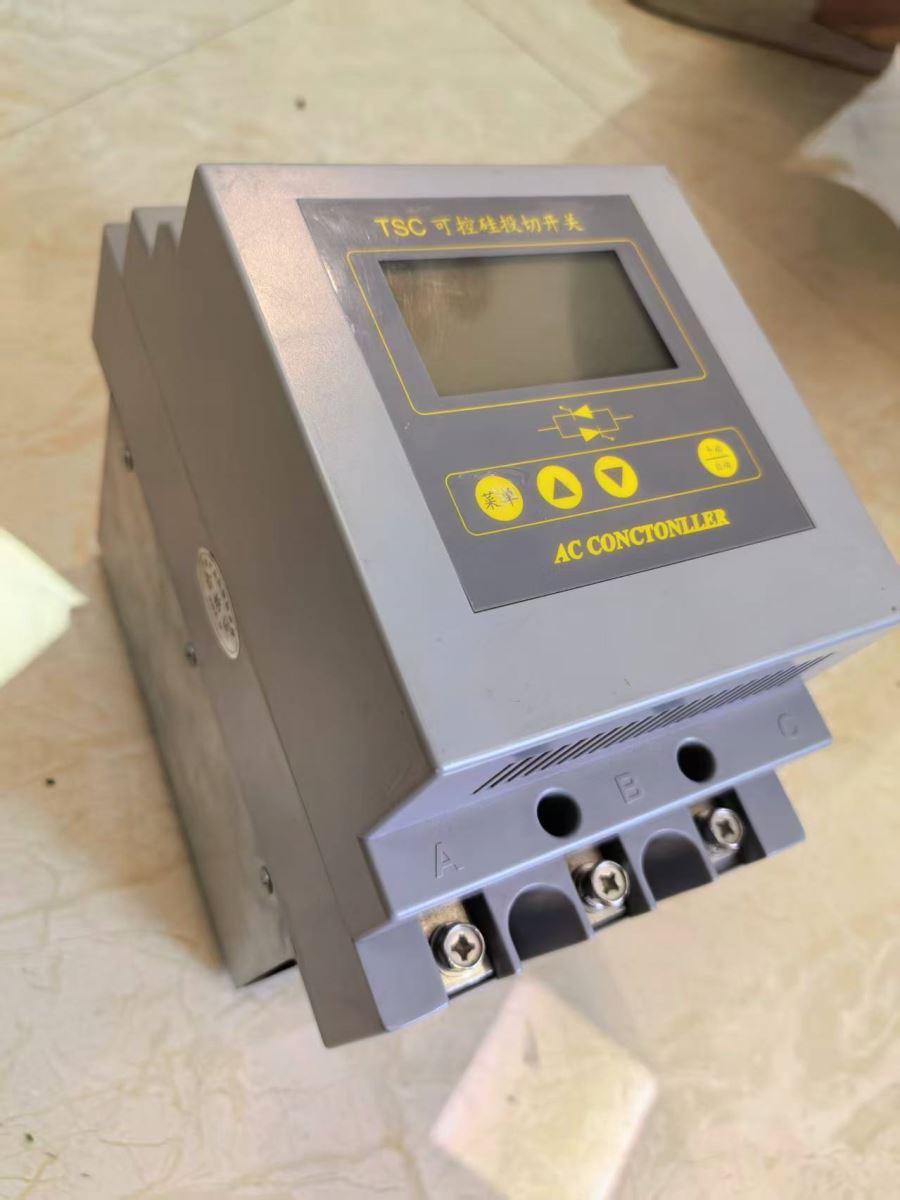

HDZKKG系列是专为400V系统最大电流，不超过200A动态无功补偿设计的智能投切开关，集散热器,风扇,可控硅及控制系统与一体的模块化设计,结构紧凑,功能强大,适合于各种柜体安装。

本装置适合于动态负荷变化比较快的场合,例如电焊机,港口机械,电梯,熔炼炉等,也可以用作其它电气设备的过零电子开关,例如各种加热设备,电机拖动,照明电路,温控设备等。

本装置符合GB/T29312-2012

二、功能特点

HDZKKG系列智能投切开关采用了高速高性能的进口工业级MCU,具有如下功能特点：

1.三种控制方式

1）输入信号自动控制

2）485自动控制

3）手动控制

2.三种输出模式

1）三相全控

2）三相两控

3）三相分别控制

3.输入控制信号隔离,485隔离,可控硅控制与驱动信号隔离。

4.可控硅实现了零电压开通,零电流关断,在半个周波内可以实现通,断动作,无合闸涌流。

5.实时检测输入控制信号,三相电源和可控硅及散热器温度。

6.大屏幕实时显示控制信号,三相输入状态,可控硅状态,温度,时间及整个装置的运行状态。

7.具有过热保护功能,风扇启动温度,过热可控硅闭锁温度可调。

8.错误信息实现了声控和远传功能,能实时储存错误信息,便于翻看和诊断。

9.可以用手动功能对本开关进行在线调试和故障诊断。

10.可定制催款功能。

11.安装,接线,维护简单方便。

三、环境条件

工作温度:-20℃～+60℃

储存温度:-25℃～+80℃

相对湿度:≤95%

周围环境无腐蚀气体,无导电尘埃,无易燃易爆介质存在,安装地点无剧烈振动,无雨水和雪侵入。

四、技术参数

额定电压: 交流220V ~ 400V

额定频率: 50HZ±5%

工作电源: 220V±20%

输入控制信号

控制电压:12V～48V

控制电流: 3mA～25 mA

报警输出

输出电压: +5V

输出电流: 10 mA

功耗: ≤5W

五、保护功能

（一）过热保护:

1.散热器温度大于风扇启动温度时,风扇启动

风扇启动温度可调,范围:25℃~50℃

2.散热器温度大于可控硅闭锁温度时,闭锁可控硅触发信号

可控硅闭锁温度可调,范围:60℃~85℃

（二）缺相保护：

当U,V,W任何一相电压低于100V时，报警并禁止投入

当A,B,C任何一相没接负载时，报警并禁止投入

当U,V,W任何一相可控硅无法开通时，报警并禁止投入

当U,V,W任何一相可控硅无法关断时，报警并禁止投入

三相容量不平衡保护：

角内接A,B,C任何一相电容的电压下降到低于200V时，报警并禁止投入

角外接A,B,C任何一相电容的电压下降一定值时，报警并禁止投入
